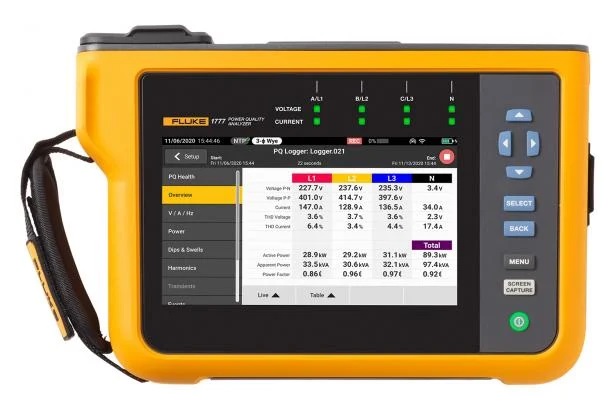

ANALISADORES DE QUALIDADE DE ENERGIA TRIFÁSICA FLUKE SÉRIE 1770

Principais recursos

• Meça a potência e os parâmetros de qualidade de energia automaticamente
• Qualidade de energia em um piscar de olhos para solução de problemas mais rápida
• Visualize facilmente os dados de medição de V/A/Hz, potência, afundamentos, elevações e harmônicos
• Capture transientes de alta velocidade de até 8 kV
• Alimentação diretamente do circuito de medição sem um único cabo com tomada

Informações gerais sobre o produto:

Medições automáticas. Mais flexibilidade. Melhores resoluções de problemas em qualidade da energia.

Os Analisadores Trifásicos de Qualidade de Energia da Série Fluke 1770 eliminam as complexidades do registro, solução de problemas e análise de qualidade de energia. Projetada para ser a maneira mais rápida e fácil de realizar estudos de qualidade de energia, a Série 1770 oferece medições automáticas, interface de usuário e configuração fáceis, as melhores especificações da indústria e uma plataforma de relatórios simplificada. O instrumento também pode ser alimentado diretamente do circuito de medição, eliminando a necessidade de encontrar uma tomada elétrica ou usar um cabo de extensão longo

Com a Série 1770, você nunca perderá um evento crítico de qualidade de energia, de transientes rápidos de até 8 kV, harmônicos de até 30 kHz, afundamentos e elevações, bem como as medições de tensão, corrente e potência que permitem caracterizar seu sistema elétrico.

Salvamento automático de captura

Esteja você realizando uma verificação rápida do sistema ou um estudo detalhado da qualidade de energia, dados consistentes são essenciais. A Série Fluke 1770 oferece um sistema de captura de medição automática exclusivo que ajuda a garantir que você está coletando os dados certos todas as vezes, ao mesmo tempo que oferece a flexibilidade de selecionar e ajustar parâmetros específicos conforme necessário. Mais de 500 parâmetros de qualidade de energia são capturados por padrão e a configuração guiada facilita a seleção dos parâmetros corretos para o sistema em que você está trabalhando. Os dados registrados podem ser visualizados, baixados e compartilhados instantaneamente com o software Fluke Energy Analyze Plus, para que você nunca precise esperar para terminar uma sessão antes de revisar os resultados ou analisar os dados.

Máxima confiança na medição

Os equipamentos da Série Fluke 1770 são 2 em 1 ao combinam a funcionalidade de solução de problemas de um medidor de qualidade de energia com análises robustas e recursos de registro de um analisador de qualidade de energia independente - em um único dispositivo portátil fácil de usar.

A função "Medidor de Qualidade de Energia (QE)" dá a você acesso imediato aos dados ao vivo na tela, em campo, para que você possa identificar rapidamente problemas potenciais durante a solução de problemas. A função detalhada "Registro e Análise de Qualidade de Energia (QE)" elimina a complexidade ao realizar estudos de qualidade de energia, guiando você por um processo de configuração e garantindo que esteja capturando os dados corretos, sempre. Junte esses modos de medição com a exclusiva função de autocorreção de conexão de medição e você pode ter certeza de que nunca precisará se preocupar em voltar para uma segunda medição — mesmo que não tenha certeza sobre o que procurar quando começar.

Software de análise avançado com relatórios fáceis de criar

• Os Analisadores de Qualidade de Energia Série Fluke 1770 vêm de fábrica com o poderoso software Fluke Energy Analyze Plus, projetado para eliminar os aborrecimentos encontrados com outros softwares de aplicação multifuncional. O Energy Analyze Plus ajuda você a avaliar os dados de qualidade de energia desde o primeiro momento e sem treinamento extensivo.
• O Energy Analyze Plus torna o download, a análise, o rastreamento e a geração de relatórios de qualidade de energia e dados de energia mais fáceis do que nunca. Compare rapidamente os resultados com os valores históricos, compare com as normas da indústria, compare os dados medidos com as condições locais e crie uma imagem mais completa do que está ocorrendo em sua instalação, mesmo quando os dados ainda estão sendo coletados. O Energy Analyze Plus oferece suporte unificado para os Fluke Série 1730, 1740 e 1770 de Registradores de Energia e Analisadores de Qualidade de Energia.
• Configuração e download "na oficina" e "no campo" com o software aplicativo para PC
• Downloads simples dos dados através de pendrive USB, WiFi, LTE, Ethernet com fio ou cabo USB
• Analise cada detalhe medido do consumo de energia e o estado de integridade da qualidade de energia com a criação de relatório automatizada
• O relatório com um toque cria análises padronizados em conformidade com os padrões como EN 50160, IEEE 519, GOST 33073 IEC 61000-2-2, ou exporta dados em formato compatível PQDIF ou NeQual ou CSV para uso em software de terceiros
• A análise avançada permite que o usuário escolha qualquer parâmetro registrado disponível e crie uma visão altamente personalizada das medições para correlação avançada de dado

Captura de transientes de alta velocidade

Os transientes afetam negativamente os sistemas saudáveis todos os dias e seu potencial de danificar os seus ativos não pode ser subestimado. Esteja o seu sistema passando por transientes impulsivos ou oscilatórios, os resultados podem ser devastadores e causar problemas que variam de falhas de isolamento a falhas totais do equipamento. O Fluke 1775 e o Fluke 1777 incorporam tecnologia avançada de captura de transientes para ajudar você a identificar claramente os transientes de tensão de alta velocidade, para que você tenha os dados de que precisa para interrompê-los. O Analisador de Qualidade de Energia Fluke 1775 tem capacidade de amostragem de 1 MHz para capturar transientes rápidos, enquanto o Analisador de Qualidade de Energia Fluke 1777 tem capacidade de amostragem de 20 MHz para capturar os transientes mais rápidos em detalhes.

De sistemas industriais tradicionais a sistemas de energia renovável e veículos elétricos, nós ajudamos você

A Série Fluke 1770 foi projetada para ser segura e fácil de usar em qualquer ambiente de medição. A Série 1770 permite capturar uma gama completa de variáveis de qualidade de energia, bem como formas de onda de alta velocidade, transientes de alta velocidade e harmônicos de frequência mais altos, todos instantaneamente visíveis na grande tela de alta resolução. Com a melhor classificação de sobretensão CAT IV 600 V/CAT III 1000 V, esses analisadores podem ser usados na entrada de serviço ou a jusante, medindo entradas CA e CC e harmônicos medindo até 30 kHz. Com a Série 1770, você pode ter certeza de que irá capturar os dados de que precisa para tomar melhores decisões de manutenção, independentemente da tarefa.

Em conformidade com padrões internacionais

O Fluke Série 1770 oferece a melhor precisão da categoria que você espera de um Analisador de Qualidade de Energia Fluke em um futuro pacote compatível com IEC 61000-4-30 Classe A edição 3. Além disso, a Série 1770 foi projetada para atender aos requisitos modernos da edição Classe A, para conformidade com EN 50160 e IEEE 519, então você estará preparado para enfrentar os futuros requisitos de medição, hoje mesmo.

Trabalhe onde, quando e como quiser

Os dias no trabalho nunca são iguais. Você precisa de um analisador de qualidade de energia que possa ir onde você for e fazer o que for necessário quando necessário. Com uma gama completa de acessórios e recursos integrados, a Série Fluke 1770 facilita a realização do seu trabalho. O design ergonômico fino e a alça de mão integrada facilitam o manuseio. O kit de fixação incluso facilita a instalação do analisador em um gabinete. A fonte de alimentação interna integrada permite que a unidade seja alimentada diretamente do circuito medido, enquanto uma bateria de 90 minutos ajuda a garantir que você ainda possa acessar e revisar os dados mesmo quando não estiver conectado a um sistema ativo.

Transfira dados de forma rápida e fácil para o seu PC usando USB C, USB A, Ethernet, WiFi, opções com suporte para rede de celular, dependendo de seus requisitos. Com um módulo GPS interno e um cabo de extensão de antena com isolamento duplo opcional, para amplificar os sinais GPS em ambientes internos, você pode sincronizar facilmente os dados para resolução de problemas e análises mais precisas.

Calcula limites de harmônicos de corrente

Ao fazer download de dados dos Analisadores de Qualidade de Energia Fluke 1770, o software Energy Analyze Plus incluído pode comparar a tensão medida e os dados estatísticos de harmônicos de corrente com diferentes padrões, como EN 50160 ou IEEE 519, para determinar se eles excedem os limites de conformidade. Esse recurso avançado de manutenção preditiva permite que harmônicos de corrente sejam observados antes que distorções apareçam na tensão, permitindo que você evite falhas inesperadas ou situações de não conformidade e aumente o tempo de atividade do sistema. Com a proliferação de cargas baseadas em inversores e geração de energia, manter os harmônicos de corrente sob controle está se tornando cada vez mais crítico para garantir qualidade de energia confiável e evitar tempo de inatividade do sistema.
