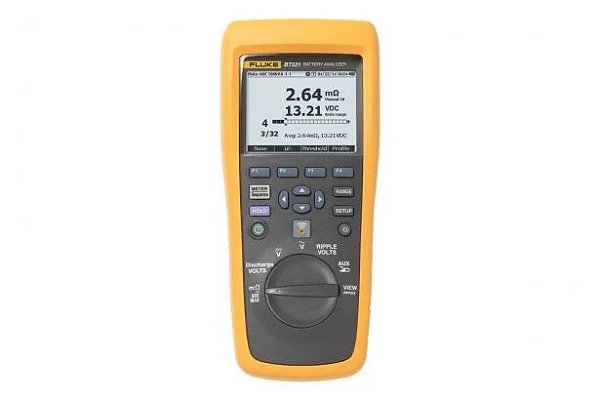

ANALISADOR DE BATERIA AVANÇADO FLUKE BT521
Principais recursos
A ferramenta de teste ideal para manutenção, resolução de problemas e testes de desempenho de baterias fixas individuais e bancos de bateria usados em aplicações críticas de bateria reserva
- Principais medidas – Resistência interna da bateria, tensão CC e AC, corrente CC e AC, tensão de ondulação residual (ripple), frequência e temperatura.
- Modo de medição em sequência – Teste sequencial automático ou manual de cadeias de baterias com armazenamento automático das medições incluindo tensão, resistência e temperatura (com a ponta de prova inteligente BTL21), eliminando a necessidade de pressionar um botão cada vez que uma medição precisar ser salva.
- Registros abrangentes – Todos os valores medidos são automaticamente capturados durante os testes e podem ser analisados no instrumento antes do download para análise dinâmica.
Informações gerais sobre o produto:
A complexidade de testes reduzida, o fluxo de trabalho simplificado e a interface do usuário intuitiva fornecem um novo nível de facilidade de uso em testes de baterias.
- A ferramenta de teste ideal para manutenção, resolução de problemas e testes de desempenho de baterias fixas individuais e bancos de bateria usados em aplicações críticas de reserva de bateria
- A interface do usuário intuitiva, o design compacto e a construção robusta garantem o desempenho, resultados de teste e confiabilidade ideais
- Cobre uma ampla variedade de funções de testes de baterias, de tensão CC e testes de resistência a testes de condições completas, usando função de testes sequenciais automatizados e o sistema de medição de temperatura infravermelha integrado de sonda de teste
- Desenvolvidos para medições em baterias estacionárias de todos os tipos.
Software de gerenciamento de bateria Fluke
O software de gerenciamento de bateria Fluke permite importar dados com rapidez e facilidade do analisador de bateria para um PC. As informações do perfil da bateria e os dados de medição são armazenados e arquivados com o Software de gerenciamento e podem ser usados para comparar resultados, alternar resultados entre leituras de condutância e resistência e realizar análise de tendências. Toda as informações de análise, perfil da bateria e dados de medição podem ser usadas para gerar relatórios com facilidade.
- Visualize leituras salvas rapidamente
- Gerenciamento de perfis
- Histograma de uma cadeia de baterias com limites definidos pelo usuário final
- Histórico de dados de tendência das baterias
- Diversas rodadas de tensão de descarga
- Geração de relatório rápida
- Atualização de firmware do Analisador de Bateria Fluke
- Alternar resultados de medição entre leituras de condutância e resistência
Aplicativo Móvel Analisador de Bateria Fluke
O BT521 oferece comunicação sem fio para baixar dados e para o visor remoto durante a medição por meio do aplicativo móvel Analisador de Bateria Fluke (no momento, o Fluke BT521 não é compatível com o Fluke Connect). Com o aplicativo móvel Analisador de Bateria Fluke você pode:
- Navegue pelos perfis
- Analise os dados de teste da sequência
- Envie os dados de teste da sequência por email
Principais recursos do Fluke BT510:
- Tensão da bateria – Durante o teste de resistência interna, os analisadores de bateria Fluke também medem a tensão da bateria em teste
- Volts de descarga – O modo de Descarga coleta a tensão de cada bateria várias vezes em um intervalo definido pelo usuário durante um teste de carga ou descarga. Os usuários podem calcular o tempo que uma bateria leva para atingir a tensão de corte e usar esse tempo para determinar a perda de capacidade da bateria
- Teste de tensão de onda – Mede o componente CA residual indesejado da tensão retificada em circuitos do conversor e carregamento CC. Permite que os usuários testem componentes CA em circuitos de carregamento CC e encontrem uma das principais causas da deterioração da bateria
- Modos de sequência e medição – O modo de Medição é usado para resolução de problemas ou testes rápidos. Nesse modo, você pode salvar e ler as leituras em uma sequência de medição ou de tempo. O modo de Sequência é destinado a tarefas de manutenção com vários sistemas de energia e sequências da bateria. Antes de iniciar uma tarefa, os usuários podem configurar um perfil para a tarefa para geração de relatórios e gerenciamento de dados
- Limite e advertência – Os usuários podem configurar até dez conjuntos de limites e receber uma indicação de Aprovação/Reprovação/Advertência após cada medição
- Teste de resistência interna entre células e gerenciamento de dados – Mede a resistência da conexão entre células entre as baterias de uma sequência.
- AutoHold – Quando a função AutoHold está ativada, o produto congela a leitura quando ela permanece estável por um segundo. Em seguida, a leitura é liberada quando uma nova medição é iniciada
- AutoSave – Quando o modo AutoSave está ativado, os valores medidos são salvos automaticamente na memória interna do Produto após uma leitura no modo AutoHold ter sido realizada
- Software de gerenciamento de bateria Fluke – Importe dados facilmente do Produto para um PC. As informações do perfil da bateria e os dados de medição são armazenados e arquivados com o Software de gerenciamento e podem ser usados para comparação e análise de tendências. Todos as informações de análise, perfil da bateria e dados de medição podem ser usadas para gerar relatórios com facilidade.
- Registros abrangentes – Todos os valores medidos são automaticamente capturados durante os testes e podem ser analisados no instrumento antes do download para análise dinâmica
- Interface de usuário otimizada – A configuração rápida e orientada garante que você capture os dados corretos sempre
- Vida útil da bateria – Bateria de íon-lítio de 7,4 V, 3.000 mAh, para mais de oito horas de operação contínua.
- Porta USB – Para download rápido de dados para software de aplicativo de gerenciamento de relatórios e análise de dados fornecidos.
- Classificação máxima de segurança do setor – CAT III 600 V, máx. 1.000 VCC para medições seguras em relação ao equipamento de fonte de alimentação da bateria.
Principais recursos do Fluke BT520: (projetado para medição de baterias em gabinetes e locais de difícil acesso)
- Todos os recursos mencionados acima e mais
- Conjunto de pontas de prova inteligentes BTL20, com extensores curtos e longos, visor LCD integrado e alto-falante para feedbacks visuais e sonoros
- Conjunto de pontas de prova inteligentes BTL20ANG, com extensores de ponta angulada longos e curtos (sem sensor de temperatura)
- Mala de transporte grande e flexível
Principais recursos do Fluke BT521: (projetado para usuários que precisam incorporar medições de temperatura)
- Todos os recursos mencionados acima* e mais
- Sondas de teste inteligentes BTL21 com extensores curto e longo, visor LCD integrado e alto-falante para feedbacks visuais e sonoros e sensor de temperatura por infravermelho para medições de temperatura no polo negativo da bateria em cada teste
- Conjunto de pontas de prova inteligentes BTL20ANG, com extensores de ponta angulada longos e curtos (sem sensor de temperatura)
- O recurso sem fio funciona com o Aplicativo Móvel Analisador de Bateria (Fluke BA Mobile)*
- Veja o perfil e os resultados dos testes associados no Analisador de bateria
- Envie o perfil e os resultados dos testes via email em formato de dados (.csv)
Especificações Técnicas
| Alcance | Resolução | Precisão | BT510 | BT520 | BT520ANG | BT521 | BT521ANG | |
| Resistência da Bateria/ Resistência da Cinta1 | 3 mΩ | 0,001 mΩ | 1% + 8 | ● | ● | ● | ||
| 1% +68 | ● | ● | ||||||
| 30 mΩ | 0,01 mΩ | 0,8% + 6 | ● | ● | ● | |||
| 0,8%+12 | ● | ● | ||||||
| 300 mΩ | 0,1 mΩ | 0,8% + 6 | ● | ● | ● | ● | ● | |
| 3000 mΩ | 1 mΩ | 0,8% + 6 | ● | ● | ● | ● | ● | |
| VCC | 6 V | 0,001 V | 0,09% + 5 | ● | ● | ● | ● | ● |
| 60 V | 0,01 V | 0,09% + 5 | ● | ● | ● | ● | ● | |
| 600 V | 0,1 V | 0,09% + 5 | ● | ● | ● | ● | ● | |
